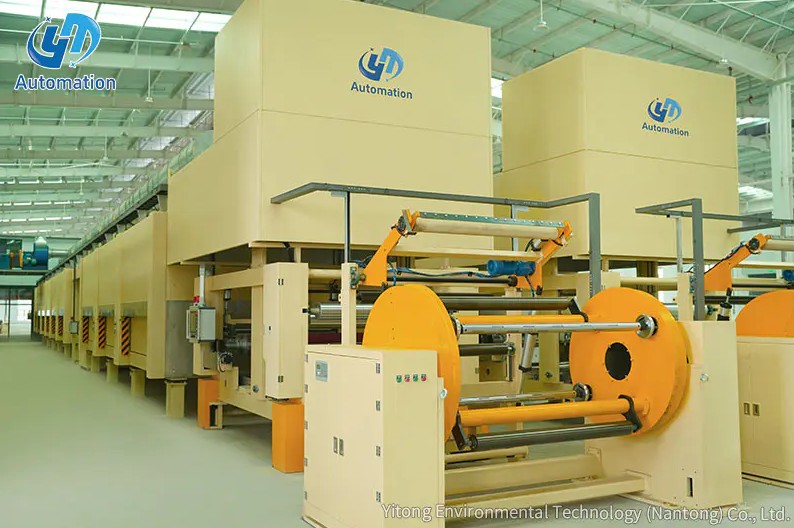

Bagaimana Rotary Unwinder Berfungsi?

A Rotary Unwinder berfungsi dengan menyokong gulungan luka bahan web pada aci berputar atau chuck, kemudian secara aktif mengawal kelajuan dan tork brek yang dikenakan pada aci itu semasa proses hiliran menarik bahan daripada gulungan. Prinsip teras ialah kawalan ketegangan berterusan: apabila diameter gulungan berkurangan semasa melonggarkan, kelajuan web linear yang sama memerlukan tork putaran yang semakin berkurangan, dan sistem kawalan longgar mengimbangi secara automatik untuk mengekalkan ketegangan web yang stabil dan konsisten sepanjang hayat gulungan. Teknologi Alam Sekitar Yitong menerangkan fungsi ini dengan jelas: penyalur berputar secara berterusan menyuapkan gulungan bahan ke dalam proses penukaran, pencetakan, salutan atau pelapis hiliran pada kelajuan dan ketegangan terkawal, memutarkan gulungan induk semasa bahan digunakan dan mengekalkan suapan web yang stabil tanpa gangguan (Sumber: Yitong Environmental Technology, What Is a Rotary Unwinder). Ketepatan ketegangan adalah penting kerana ketegangan yang tidak konsisten menyebabkan kedutan, pecah, ralat pendaftaran dan kecacatan cetakan yang memerlukan masa dan bahan untuk dibetulkan.

Masalah Asas A Rotary Unwinder Selesai

Untuk memahami cara penyalur berputar berfungsi, ia membantu memahami masalah yang wujud untuk diselesaikan. Proses pembuatan berasaskan web, termasuk pencetakan, celahan, salutan, laminating dan penukaran pembungkusan fleksibel, semuanya memerlukan aliran bahan tegangan yang berterusan dan stabil memasuki mesin pada kelajuan yang konsisten. Bahan mentah tiba sebagai gulungan luka, dan gulungan luka memberikan cabaran mekanikal asas: apabila bahan dimakan dari luar gulungan ke dalam, diameter gulungan berkurangan secara berterusan. Pada kelajuan aci yang tetap, gulungan diameter yang lebih kecil menghasilkan lebih sedikit web setiap revolusi. Pada ketegangan berterusan dengan sistem brek mudah, ketegangan meningkat apabila diameter berkurangan kerana tork brek yang sama kini bertindak pada lengan momen yang lebih kecil.

Jota Machinery menerangkan perkara ini secara langsung: tempat berehat adalah lebih daripada pemegang mekanikal; ia adalah sistem yang direka bentuk dengan teliti untuk menyokong gulungan jumbo yang berat, mengawal ketegangan apabila diameter gulungan berkurangan, dan memastikan web sejajar apabila ia memasuki bahagian hiliran, dengan reka bentuk yang betul menghalang kedutan, pecah dan tepi tidak sekata yang memakan masa berjam-jam dan konsistensi produk (Sumber: Jota Machinery, What Is an Unwind Stand). Unwinder berputar menangani masalah diameter berkurangan ini melalui sama ada gelung kawalan pengesan diameter, sistem maklum balas roller penari atau sistem pengukuran ketegangan sel beban, masing-masing terus melaraskan tork longgar untuk mengimbangi perubahan geometri gulungan.

Komponen Mekanikal Teras Pembuka Putar

Pelepas putar menyepadukan beberapa subsistem mekanikal dan kawalan, setiap satu melaksanakan fungsi tertentu dalam urutan pengendalian web.

Sistem Sokongan Rangka Utama Dan Gulungan

Bingkai utama menyediakan asas struktur yang menyokong berat gulungan induk dan menahan daya dinamik yang dijana semasa tarikan web, pecutan dan nyahpecutan. Sokongan gulungan mengambil salah satu daripada dua bentuk utama: reka bentuk beraci di mana aci mandrel diulirkan melalui teras gulungan dan dikunci ke dalam galas yang dipasang di sisi, atau reka bentuk tanpa aci di mana chuck hidraulik atau mekanikal berkembang ke dalam teras gulungan dari setiap hujung tanpa memerlukan aci panjang penuh. Jota Machinery menyatakan bahawa sistem turet tanpa aci digunakan untuk filem pembungkusan fleksibel untuk memastikan pengendalian bahan boleh renggang yang lancar, manakala reka bentuk berasaskan aci lebih biasa untuk aplikasi filem, kertas dan foil tegar yang pengekalan teras kurang membimbangkan (Sumber: Jota Machinery, What Is an Unwind Stand). Gulungan induk kertas boleh menimbang beberapa tan dan melebihi diameter 2,500mm, memerlukan pembinaan rangka tugas berat dan kawalan tegangan tork tinggi untuk dikendalikan dengan selamat (Sumber: Teknologi Alam Sekitar Yitong, Apa Itu Rotary Unwinder).

Sistem Brek Atau Pemanduan

Sistem brek atau pemacu ialah apa yang secara fizikal mengawal putaran aci gulung sebagai tindak balas kepada tarikan web yang digunakan oleh mesin hiliran. Tiga teknologi penggerak utama digunakan.

Dalam sistem brek pneumatik, tekanan udara yang dikenakan pada brek cakera atau dram pada aci relaks menghasilkan tork brek yang menahan tarikan proses hiliran. Pendekatan mekanikal asas menggunakan pneumatik atau spring untuk mengimbangi daya penari yang berputar atau pengikat web berputar melawan brek pada aci lepas, seperti yang diterangkan oleh Label dan Narrow Web dalam gambaran keseluruhan teknikal menukar konfigurasi peralatan (Sumber: Label dan Narrow Web, Rewinds, Unwinds and Splicers). Tekanan udara dimodulasi oleh pengawal ketegangan dalam masa nyata untuk mengimbangi diameter gulungan yang semakin berkurangan.

Dalam sistem brek serbuk magnetik, arus elektrik melalui gandingan yang diisi serbuk menghasilkan tork brek, dengan keluaran tork berkadar dengan arus yang dikenakan. Ini membolehkan modulasi tork yang sangat lancar dan tepat secara elektronik tanpa kesan histerisis yang boleh menjejaskan brek mekanikal.

Dalam konfigurasi unwinder yang dipacu, motor penjana semula secara aktif mengawal kelajuan aci dan bukannya hanya menggunakan rintangan brek. Ini membolehkan penyalur untuk mengendalikan gulungan berdiameter besar inersia tinggi dengan lebih tepat semasa pecutan dan nyahpecutan, dan untuk mengambil bahagian dalam kawalan ketegangan dengan mengubah kelajuan motor sebagai tindak balas kepada kedudukan penari atau isyarat maklum balas sel beban.

Penggelek Penari Dan Penderiaan Ketegangan

Roller penari adalah komponen yang paling langsung mengekalkan kawalan ketegangan berterusan antara unwinder dan proses hiliran. Dancer roll ialah roller terapung bebas yang terletak pada web di antara aci lepas dan roller nip atau guide tetap pertama di hilir. Montalvo Corporation menerangkan prinsip: semua kawalan ketegangan penari mempunyai gulungan pemalas atau lengan yang dipramuat untuk satu arah, dan apabila web dilukis di atas gulungan penari, ia bergerak sebagai tindak balas kepada sebarang perubahan dalam kedudukannya, dengan pergerakan mencerminkan perubahan dalam ketegangan web dan penderia memantau kedudukan itu untuk mengawal pergerakan pemanduan (Sumber: Montalvo Control Tension Control Corporation, Asas Roll Dancer).

Roller penari bertindak sebagai penampan mekanikal dan sensor secara serentak. Apabila proses hiliran menarik lebih banyak web daripada yang dilepaskan, penari jatuh, dan sistem kawalan bertindak balas dengan mengurangkan tork brek atau meningkatkan kelajuan motor untuk memulihkan bekalan. Apabila bekalan melebihi permintaan, penari meningkat, dan sistem menggunakan lebih banyak brek atau mengurangkan kelajuan. Yitong Environmental Technology melaporkan bahawa sistem sel beban, di mana transduser daya mengukur ketegangan web sebenar pada roller tetap, mencapai ketepatan kawalan ketegangan tambah atau tolak 1 hingga 3 peratus titik set di bawah keadaan operasi yang stabil (Sumber: Teknologi Alam Sekitar Yitong, Apa Itu Rotary Unwinder).

Sistem Panduan Web

Malah gulungan yang luka dengan baik akan mempamerkan beberapa helaian web sisi apabila gulungan itu terlepas disebabkan variasi tepi, teleskop teras atau ketidakkonsistenan lebar bahan merentas lebar gulungan. Sistem panduan web membetulkan ini dengan mengesan kedudukan tepi web atau garis tengah dan meletakkan semula sama ada dirian berehat atau penggelek stereng untuk memastikan web dipusatkan semasa ia memasuki proses hiliran. Tanpa panduan web, hanyutan sisi dalam web akan menyebabkan salah jajaran dalam pendaftaran pencetakan, pemotongan celah tidak rata dan masalah liputan salutan merentas lebar web.

Cara Kawalan Ketegangan Berfungsi Melalui Kehidupan Roll

Aspek yang paling mencabar dari segi teknikal bagi operasi pelepasan putar ialah mengekalkan ketegangan web yang berterusan daripada gulungan penuh kepada teras yang hampir kosong, kerana geometri gulungan berubah secara berterusan dan tork brek yang betul berubah dengannya.

Hubungan Diameter-Tork

Ketegangan web dalam Newton atau daya paun ditentukan oleh hubungan antara tork brek yang dikenakan pada aci lepas dan jejari gulungan semasa. Apabila diameter gulungan berkurangan, ketegangan web yang sama memerlukan tork brek yang semakin berkurangan, berikutan perhubungan: ketegangan bersamaan tork dibahagikan dengan jejari. Sistem kawalan yang mengekalkan tork brek malar apabila diameter gulungan berkurangan akan secara beransur-ansur overtension web, akhirnya menyebabkan web pecah. Sistem yang betul mengurangkan tork secara berkadar apabila diameter berkurangan mengekalkan ketegangan berterusan sepanjang hayat gulungan penuh.

Kaedah Pengukuran Diameter

Sistem kawalan perlu mengetahui diameter gulungan semasa untuk mengira arahan tork yang betul pada bila-bila masa. Tiga pendekatan digunakan dalam amalan. Penderia diameter ultrasonik atau laser mengukur diameter gulungan secara langsung dalam masa nyata dan memberi nilai ini kepada pengawal ketegangan. Pengiraan berasaskan pengekod berputar menggunakan hubungan antara revolusi aci dan kelajuan web, diukur pada gulungan takometer hiliran, untuk mengira diameter gulungan secara matematik tanpa pengukuran langsung. Penyepaduan kedudukan penari menggunakan sejarah kedudukan penggelek penari dari semasa ke semasa untuk mengesan bahan yang digunakan dan membuat kesimpulan diameter semasa.

Rujukan kejuruteraan kawalan ketegangan Mitsubishi Electric mengenal pasti ini sebagai kategori utama kaedah kawalan ketegangan, mengklasifikasikannya sebagai manual, pengesanan diameter gelendong gelung terbuka dan maklum balas ketegangan gelung tertutup, dengan pendekatan maklum balas gelung tertutup memberikan ketepatan terbaik untuk aplikasi penukaran berkelajuan tinggi (Sumber: Panduan Ketegangan Mitsubishi Electric, Automation Kilang).

Zon Ketegangan Dalam Barisan Penuh

Unwinder berputar tidak mengawal ketegangan untuk keseluruhan barisan pengeluaran. Ia mengawal ketegangan dalam zon berehat, yang ditakrifkan oleh Montalvo Corporation sebagai zon antara pemanduan berehat dan pacuan induk pertama ke hilir (Sumber: Montalvo Corporation, Asas Kawalan Ketegangan Dancer Roll). Zon pemprosesan hiliran dan zon undur masing-masing mempunyai gelung kawalan ketegangan mereka sendiri. Tugas unwinder adalah untuk menyediakan web yang tegang secara konsisten memasuki nip hiliran pertama itu, di mana kawalan ketegangan beralih ke sistem kawalan zon seterusnya.

Penyambungan Automatik: Berlari Tanpa Berhenti

Dalam operasi penukaran volum tinggi, menghentikan barisan pengeluaran setiap kali segulung bahan kehabisan adalah punca sisa dan kehilangan produktiviti yang ketara. Membawa akhbar kembali ke dalam daftar dan mempercepatkan selepas berhenti menggunakan bahan dan masa, dan sekerap yang dijana semasa permulaan semula menambah terus kepada kos pengeluaran. Sistem penyambungan automatik pada penyalur putar menghilangkan hentian ini dengan menyambungkan ekor gulungan yang tamat tempoh ke tepi hadapan gulungan baharu sementara barisan terus berjalan pada kelajuan pengeluaran.

Penukar Kertas, Filem dan Kerajang menerangkan amalan terbaik untuk proses ini: menjejaki lokasi sambatan daripada berehat ke penggulungan semasa ia berjalan melalui peringkat penukaran, menggunakan ciri pengesan teras untuk meminimumkan sisa web pada gulungan yang tamat tempoh, memudahkan penyediaan sambatan untuk memastikan kedudukan sambatan yang konsisten, dan menggunakan teknologi gulung paster dengan mekanisme penembakan elektro-mekanikal dengan penyambungan kertas yang tepat dan meminimumkan penyambungan gulungan kertas dan produk. Penukar Kerajang, Kecekapan dalam Penggulungan dan Penggulungan). Apabila dilaksanakan dengan betul, sambatan automatik pada asasnya tidak dapat dilihat pada proses hiliran kerana roller penari menyerap sementara ketegangan ringkas semasa acara sambatan.

Industri Dan Bahan Tempat Rotary Unwinders Digunakan

Rotary unwinders muncul di mana sahaja gulungan bahan luka adalah input kepada proses pengeluaran yang berterusan.

1. Pembuatan kertas dan tisu, di mana gulungan induk boleh menimbang beberapa tan dan melebihi diameter 2,500mm, memerlukan pembinaan rangka tugas berat dan sistem brek tork tinggi untuk menyalurkan garis celah, cadar, salutan dan cetakan (Sumber: Teknologi Alam Sekitar Yitong, Apa Itu Rotary Unwinder)
2. Penukaran pembungkusan yang fleksibel, di mana filem plastik, kerajang aluminium, kertas dan sarang lamina dimasukkan ke dalam mesin membuat beg, garisan pengedap bentuk-isi, dan penekan laminating pada ketegangan yang dikawal dengan tepat untuk mengekalkan ketepatan dimensi melalui operasi pengedap haba
3. Penukaran label dan pencetakan web sempit, di mana penukaran label dan web sempit bergantung pada pelepasan pada permulaan akhbar dan penggulung semula pada penghujung, dengan kawalan ketegangan disambungkan terus kepada kualiti pendaftaran cetakan sepanjang larian (Sumber: Label dan Narrow Web, Rewinds and Unwinds)
4. Gulungan kertas dan label terma, di mana brek atau tanpa aci dilepaskan dengan ketegangan yang stabil ditentukan untuk kualiti cetakan yang konsisten merentas gulungan dengan kekerasan teras yang berbeza-beza dan ketumpatan belitan (Sumber: Jota Machinery, What Is an Unwind Stand)
5. Kerajang logam dan lamina, di mana kawalan ketegangan bermotor menghalang kedutan atau koyak lapisan nipis yang memanjang rendah di mana pancang ketegangan yang singkat menyebabkan kerosakan web yang tidak dapat dipulihkan
6. Pengeluaran fabrik bukan tenunan, di mana barisan produk kebersihan, media penapisan dan garisan geotekstil menggunakan longgar berputar untuk memasukkan gulungan lebar ke peringkat pemprosesan pada ketegangan terkawal tanpa mengherotkan struktur fabrik

Spesifikasi Utama Untuk Dinilai Apabila Memilih Rotary Unwinder

Memadankan spesifikasi pelepas putar dengan keperluan aplikasi menentukan sama ada ia memberikan operasi yang konsisten dan bebas masalah atau menjadi sumber kebolehubahan ketegangan yang berterusan dan masa henti.

Ytinte Rotary Unwinder direka bentuk untuk menangani rangkaian penuh keperluan spesifikasi ini merentas aplikasi kertas, filem, kerajang dan bukan tenunan, menggabungkan kawalan ketegangan yang tepat dengan pembinaan bingkai yang teguh dan panduan web untuk menyampaikan suapan web yang konsisten dan stabil ke dalam proses penukaran dan pencetakan hiliran.
